No mundo da fabricação moderna, as fresadoras de controle numérico computadorizado (CNC) são a base da precisão e da eficiência. Como fornecedor dedicado de fresadoras CNC, testemunhei em primeira mão o poder transformador dessas ferramentas notáveis. Nesta postagem do blog, vou me aprofundar no funcionamento interno de uma fresadora CNC, explorando seus componentes, operação e os benefícios que ela oferece para diversos setores.
Compreendendo os princípios básicos de uma fresadora CNC
Em sua essência, uma fresadora CNC é um dispositivo controlado por computador que remove material de uma peça de trabalho para criar uma forma ou peça desejada. Ao contrário das fresadoras manuais tradicionais, que dependem da habilidade e precisão do operador, as fresadoras CNC usam instruções pré-programadas para automatizar o processo de usinagem. Essa automação permite maior precisão, repetibilidade e eficiência, tornando as fresadoras CNC ideais para uma ampla gama de aplicações, desde prototipagem até produção em massa.
Componentes principais de uma fresadora CNC
Para entender como funciona uma fresadora CNC, é essencial se familiarizar com seus principais componentes. Esses componentes funcionam juntos perfeitamente para realizar as operações de usinagem com precisão e eficiência.
1. Estrutura e base da máquina
A estrutura e a base da máquina fornecem o suporte estrutural para toda a fresadora CNC. Eles normalmente são feitos de ferro fundido ou aço para serviços pesados para garantir estabilidade e minimizar vibrações durante a operação. Uma estrutura e base rígidas são cruciais para manter a exatidão e a precisão do processo de usinagem.
2. Fuso
O fuso é o coração da fresadora CNC. Ele segura a ferramenta de corte e a gira em alta velocidade para remover material da peça de trabalho. A velocidade e o torque do fuso podem ser ajustados dependendo do material a ser usinado e dos parâmetros de corte desejados. Algumas fresadoras CNC possuem fuso de velocidade variável, o que permite maior flexibilidade na usinagem de diferentes materiais.
3. Ferramentas de corte

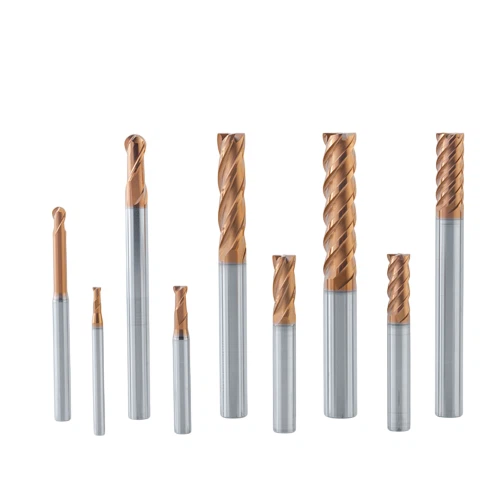

Ferramentas de corte são os instrumentos utilizados para remover material da peça. Eles vêm em uma variedade de formatos e tamanhos, cada um projetado para operações de usinagem específicas. Tipos comuns de ferramentas de corte usadas em fresadoras CNC incluem fresas de topo, moinhos de bolas, brocas e machos. Como fornecedor, oferecemos uma ampla gama de ferramentas de corte de alta qualidade, como aGME - Fresa de topo de aço duro SH260e oGME - Moinho de materiais compósitos SD200, para atender às diversas necessidades de nossos clientes.
4. Mesa de trabalho
A mesa de trabalho é a superfície na qual a peça de trabalho é montada. Ele pode se mover em vários eixos (geralmente eixos X, Y e Z) para posicionar a peça em relação à ferramenta de corte. O movimento da mesa de trabalho é controlado por servomotores, que recebem sinais do controlador CNC para garantir um posicionamento preciso.
5. Controlador CNC
O controlador CNC é o cérebro da fresadora CNC. Ele interpreta as instruções pré-programadas (código G) e envia sinais aos servomotores e demais componentes para controlar o movimento da máquina. O controlador CNC também monitora o processo de usinagem em tempo real, fazendo os ajustes necessários para garantir a precisão e a qualidade da peça acabada.
Como funciona uma fresadora CNC
Agora que cobrimos os principais componentes de uma fresadora CNC, vamos dar uma olhada mais de perto em como ela funciona.
1. Design e Programação
A primeira etapa no uso de uma fresadora CNC é projetar a peça usando um software de design auxiliado por computador (CAD). O software CAD permite ao projetista criar um modelo 3D da peça, especificando suas dimensões, forma e características. Assim que o projeto for concluído, o arquivo CAD é exportado para o software de manufatura auxiliada por computador (CAM).
O software CAM analisa o modelo CAD e gera o código G, que é um conjunto de instruções que informa à fresadora CNC como mover a ferramenta de corte e realizar as operações de usinagem. O código G inclui informações como velocidade de corte, avanço, profundidade de corte e caminho da ferramenta.
2. Configuração
Após a geração do código G, o operador prepara a fresadora CNC para operação. Isso envolve a montagem da peça de trabalho na mesa de trabalho usando grampos ou acessórios para garantir que ela fique presa com segurança no lugar. O operador também seleciona a ferramenta de corte apropriada e a instala no fuso.
3. Carregando o programa
O operador então carrega o programa de código G no controlador CNC. O controlador CNC lê o programa e verifica erros ou avisos. Se não houver problemas, o operador poderá iniciar o processo de usinagem.
4. Usinagem
Assim que o processo de usinagem começa, o controlador CNC envia sinais aos servomotores para mover a mesa de trabalho e o fuso de acordo com o caminho da ferramenta especificado no código G. A ferramenta de corte gira em altas velocidades e remove material da peça à medida que se move ao longo do caminho da ferramenta.
Durante o processo de usinagem, o controlador CNC monitora continuamente a posição, velocidade e outros parâmetros da máquina para garantir que as operações de usinagem sejam executadas com precisão. Se algum problema for detectado, o controlador CNC pode ajustar automaticamente os parâmetros de usinagem ou interromper o processo para evitar danos à máquina ou à peça de trabalho.
5. Inspeção e Acabamento
Após a conclusão do processo de usinagem, o operador remove a peça da máquina e a inspeciona quanto à precisão e qualidade. Se necessário, o operador pode realizar operações adicionais de acabamento, como lixar, polir ou rebarbar, para obter o acabamento superficial desejado.
Vantagens de usar uma fresadora CNC
As fresadoras CNC oferecem várias vantagens em relação às fresadoras manuais tradicionais, tornando-as uma escolha popular em vários setores.
1. Precisão e exatidão
As fresadoras CNC podem atingir níveis extremamente altos de precisão e exatidão, com tolerâncias tão baixas quanto alguns milésimos de polegada. Isso os torna ideais para a fabricação de peças que exigem controle dimensional rígido, como componentes aeroespaciais, dispositivos médicos e peças automotivas.
2. Repetibilidade
Uma vez que uma fresadora CNC é programada para produzir uma peça específica, ela pode reproduzir a mesma peça com o mesmo nível de precisão e qualidade continuamente. Isto é particularmente importante para aplicações de produção em massa, onde a consistência é fundamental.
3. Eficiência
As fresadoras CNC podem operar continuamente por longos períodos de tempo sem a necessidade de supervisão constante do operador. Isso permite aumento de produtividade e redução de custos trabalhistas. Além disso, a automação do processo de usinagem elimina o potencial de erro humano, melhorando ainda mais a eficiência.
4. Flexibilidade
As fresadoras CNC podem ser facilmente programadas para produzir uma ampla variedade de peças com diferentes formatos e tamanhos. Isso os torna adequados tanto para prototipagem em pequena escala quanto para produção em grande escala. Com a capacidade de alterar rapidamente o programa de usinagem, os fabricantes podem responder rapidamente às mudanças nas demandas dos clientes.
5. Segurança
As fresadoras CNC são equipadas com vários recursos de segurança, como botões de parada de emergência, proteções de segurança e intertravamentos, para proteger o operador de perigos potenciais. A automação do processo de usinagem também reduz o risco de fadiga do operador e lesões associadas à usinagem manual.
Aplicações de fresadoras CNC
As fresadoras CNC são usadas em uma ampla variedade de indústrias, incluindo:
1. Aeroespacial
Na indústria aeroespacial, as fresadoras CNC são usadas para fabricar componentes críticos, como pás de turbinas, peças de motores e componentes estruturais. A alta precisão e exatidão das fresadoras CNC são essenciais para garantir a segurança e o desempenho dos veículos aeroespaciais.
2. Automotivo
As fresadoras CNC são usadas na indústria automotiva para produzir blocos de motores, componentes de transmissão e outras peças. A capacidade de produzir formas e recursos complexos com alta precisão torna as fresadoras CNC a escolha ideal para a fabricação automotiva.
3. Médico
Na indústria médica, as fresadoras CNC são usadas para fabricar instrumentos cirúrgicos, implantes e outros dispositivos médicos. Os rigorosos requisitos de qualidade e precisão da indústria médica tornam as fresadoras CNC uma ferramenta necessária para a produção desses componentes críticos.
4. Eletrônica
As fresadoras CNC são usadas na indústria eletrônica para fabricar placas de circuito impresso (PCBs), gabinetes e outros componentes. A capacidade de produzir peças pequenas e complexas com alta precisão é essencial para a indústria eletrônica.
5. Fabricação de ferramentas e matrizes
As fresadoras CNC são amplamente utilizadas na fabricação de ferramentas e matrizes para produzir moldes, matrizes e outros componentes de ferramentas. A alta precisão e repetibilidade das fresadoras CNC permitem a produção de ferramentas de alta qualidade que podem ser utilizadas em processos de produção em massa.
Conclusão
Como fornecedor de fresadoras CNC, tenho orgulho de oferecer aos nossos clientes máquinas de última geração que combinam precisão, eficiência e confiabilidade. Quer você seja uma pequena empresa procurando criar um protótipo de um novo produto ou um grande fabricante que precisa de produção em alto volume, nossas fresadoras CNC podem ajudá-lo a atingir seus objetivos.
Se você estiver interessado em aprender mais sobre nossas fresadoras CNC ou nossosMáquina de perfuração CNC GMT - 800, não hesite em nos contatar. Estamos aqui para lhe fornecer as informações e o suporte que você precisa para tomar uma decisão informada. Vamos trabalhar juntos para levar suas capacidades de fabricação ao próximo nível.
Referências
- "Manual de Usinagem CNC" por Peter Zelinski
- "Processos de Fabricação Modernos" por Mikell Groover
- Várias publicações do setor e recursos técnicos
