Como fornecedor experiente de centros de usinagem vertical, entendo o papel crítico que as maneiras de caixas desempenham no desempenho e na precisão dessas máquinas. As maneiras da caixa, também conhecidas como Slide Ways, fornecem o movimento linear para os eixos do centro de usinagem, garantindo um movimento suave e preciso da ferramenta de corte e da peça de trabalho. Com o tempo, no entanto, essas maneiras podem se desgastar, levando à diminuição da precisão e desempenho. Nesta postagem do blog, compartilharei algumas dicas sobre como ajustar as maneiras de caixa em um centro de usinagem vertical para manter o desempenho ideal.
Entendendo os modos da caixa
Antes de mergulharmos no processo de ajuste, é importante entender o básico das caixas. As maneiras da caixa são normalmente feitas de ferro fundido ou aço fundido de alta qualidade e são projetadas para fornecer uma superfície suave e estável para os eixos da máquina deslizarem. Eles são usuridos por precisão a tolerâncias rígidas e geralmente são revestidas com um material de baixo atrito para reduzir o desgaste e melhorar o desempenho.
Existem dois tipos principais de maneiras de caixas: maneiras planas e v-las. As maneiras planas são do tipo mais comum e fornecem uma superfície plana para os eixos deslizarem. As vias V, por outro lado, têm um perfil em forma de V que fornece estabilidade e precisão adicionais. A escolha do tipo de via de caixa depende da aplicação e dos requisitos específicos do centro de usinagem.
Sinais de que as maneiras da caixa precisam de ajuste
Com o tempo, as maneiras de caixas podem se desgastar devido ao uso normal, manutenção inadequada ou outros fatores. Alguns sinais comuns de que as modas da caixa em um centro de usinagem vertical precisam de ajuste incluem:
- Acabado de superfície ruim:Se o acabamento da superfície das peças usinadas for áspero ou desigual, pode ser um sinal de que as maneiras da caixa são usadas ou desalinhadas.
- Posicionamento impreciso:Se a máquina não puder posicionar a ferramenta de corte com precisão, pode ser devido a caixas desgastadas ou desalinhadas.
- Vibração excessiva:Se a máquina vibrar excessivamente durante a operação, pode ser um sinal de que as maneiras da caixa estão soltas ou usadas.
- Barulho:Se a máquina fizer ruídos incomuns durante a operação, poderá ser devido a maneiras desgastadas ou desalinhadas.
Se você notar algum desses sinais, é importante ajustar as maneiras da caixa o mais rápido possível para evitar mais danos à máquina e garantir o desempenho ideal.
Ferramentas e materiais necessários
Antes de começar a ajustar as maneiras da caixa, você precisará reunir as seguintes ferramentas e materiais:
- Indicador de discagem:Um indicador de discagem é usado para medir a quantidade de desgaste e desalinhamento nas maneiras da caixa.
- Erros medidores:Os medidores do Feelher são usados para medir a folga entre os modos da caixa e os eixos da máquina.
- Allen Wenches:As chaves de Allen são usadas para soltar e apertar os parafusos que mantêm os caminhos da caixa no lugar.
- Lubrificante:O lubrificante é usado para reduzir o atrito e o desgaste nas maneiras da caixa.
- Limpeza de suprimentos:Os suprimentos de limpeza, como um pano e solvente, são usados para limpar a caixa antes do ajuste.
Ajustando os caminhos da caixa
As etapas seguintes descrevem o processo geral para ajustar as maneiras da caixa em um centro de usinagem vertical:
- Prepare a máquina:Antes de começar a ajustar as maneiras da caixa, verifique se a máquina está desligada e desconectada. Remova quaisquer lascas ou detritos da área de trabalho da máquina e limpe a caixa com um pano e solvente.
- Solte os parafusos:Use uma chave Allen para afrouxar os parafusos que mantêm as maneiras da caixa no lugar. Cuidado para não remover completamente os parafusos, pois você precisará ajustar a posição da caixa mais tarde.
- Meça o desgaste e o desalinhamento:Use um indicador de discagem para medir a quantidade de desgaste e desalinhamento nas maneiras da caixa. Coloque o indicador de discagem no eixo da máquina e mova o eixo para frente e para trás para medir a quantidade de movimento. Registre as medições para cada eixo.
- Ajuste a posição das maneiras da caixa:Com base nas medições que você fez na etapa 3, ajuste a posição das maneiras da caixa usando calços ou outros métodos de ajuste. Use os medidores do Feeler para medir a liberação entre os modos da caixa e os eixos da máquina e verifique se a liberação está dentro das especificações do fabricante.
- Aperte os parafusos:Depois de ajustar a posição das maneiras da caixa, use uma chave Allen para apertar os parafusos que mantêm os caminhos da caixa no lugar. Certifique -se de que os parafusos estejam apertados uniformemente para impedir que a caixa mude.
- Verifique novamente as medidas:Depois de apertar os parafusos, use um indicador de discagem para verificar as medidas das maneiras da caixa. Verifique se as medições estão dentro das especificações do fabricante e se as maneiras da caixa estão alinhadas adequadamente.
- Lubrificar as maneiras da caixa:Aplique uma fina camada de lubrificante às maneiras da caixa de reduzir o atrito e o desgaste. Certifique -se de que o lubrificante esteja distribuído uniformemente e que não haja excessos.
- Teste a máquina:Depois de concluir o processo de ajuste, ligue a máquina e teste -o para garantir que ele esteja operando corretamente. Verifique o acabamento da superfície das peças usinadas e verifique se a máquina pode posicionar a ferramenta de corte com precisão.
Dicas de manutenção
Para evitar desgaste prematuro e danos às caixas em um centro de usinagem vertical, é importante seguir estas dicas de manutenção:
- Mantenha a máquina limpa:Limpe regularmente a área de trabalho da máquina e as maneiras de remover chips, detritos e outros contaminantes.
- Lubrificar as maneiras da caixa:Aplique uma fina camada de lubrificante aos modos de caixa regularmente para reduzir o atrito e o desgaste.
- Verifique o alinhamento:Verifique periodicamente o alinhamento das maneiras da caixa usando um indicador de discagem para garantir que eles estejam alinhados adequadamente.
- Substitua as peças desgastadas:Se você notar algum sinal de desgaste ou dano aos caminhos da caixa ou outros componentes da máquina, substitua -os o mais rápido possível para evitar mais danos.
Conclusão
Ajustar as maneiras da caixa em um centro de usinagem vertical é uma importante tarefa de manutenção que pode ajudar a garantir o desempenho e a precisão ideais. Seguindo as etapas descritas nesta postagem do blog e seguindo as dicas de manutenção, você pode manter sua máquina funcionando sem problemas e evitar desgaste prematuro e danos aos modos de caixa.

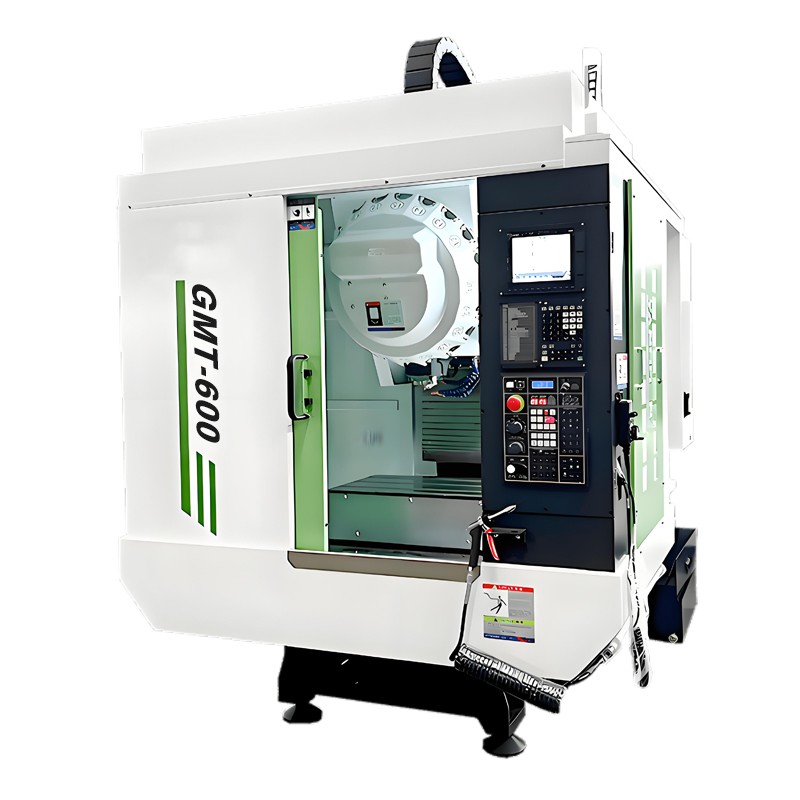

Se você tiver alguma dúvida ou precisar de assistência adicional para ajustar as maneiras da caixa em seu centro de usinagem vertical, não hesite em entrar em contato conosco. Somos um fornecedor líder deMáquina de usinagem vertical GMV-855, Assim,GMM-3028 Centro de usinagem de dupla coluna de alta precisão, Assim,Drill CNC TAP CENTER GMT-600E outras máquinas CNC, e temos uma equipe de técnicos experientes que podem fornecer o apoio e a orientação de que você precisa.
