Selecionar o ângulo correto da ferramenta de corte para um torno vertical é um aspecto crucial das operações de usinagem. Como fornecedor de tornos verticais, entendo a importância desta decisão para alcançar desempenho, eficiência e qualidade ideais nos processos de usinagem. Nesta postagem do blog, irei me aprofundar nos fatores a serem considerados ao escolher o ângulo apropriado da ferramenta de corte para um torno vertical e fornecer algumas dicas práticas para ajudá-lo a tomar uma decisão informada.
Compreendendo os ângulos da ferramenta de corte
Antes de discutirmos como selecionar o ângulo correto da ferramenta de corte, é essencial entender o que são esses ângulos e como eles afetam o processo de usinagem. Os ângulos da ferramenta de corte referem-se aos ângulos geométricos formados entre a aresta de corte da ferramenta e a peça de trabalho. Esses ângulos desempenham um papel vital na determinação das forças de corte, formação de cavacos, acabamento superficial e vida útil da ferramenta.
Os principais ângulos da ferramenta de corte incluem:
- Ângulo de inclinação: O ângulo de saída é o ângulo entre a face de saída da ferramenta e um plano de referência perpendicular à aresta de corte. Um ângulo de saída positivo reduz as forças de corte e o consumo de energia, tornando-o adequado para usinagem de materiais macios. Por outro lado, um ângulo de saída negativo aumenta a resistência da aresta de corte, tornando-a mais adequada para usinagem de materiais duros.
- Ângulo de folga: O ângulo de incidência é o ângulo entre o flanco da ferramenta e um plano de referência perpendicular à superfície da peça. Evita que a ferramenta esfregue na peça de trabalho, reduzindo o atrito e a geração de calor. Geralmente é preferido um ângulo de incidência maior para minimizar o desgaste da ferramenta e melhorar o acabamento superficial.
- Ângulo de ponta: O ângulo da aresta de corte é o ângulo entre a aresta de corte da ferramenta e a direção do avanço. Afeta a espessura do cavaco, as forças de corte e a vida útil da ferramenta. Um ângulo de aresta de corte menor resulta em cavacos mais finos e forças de corte mais baixas, enquanto um ângulo de aresta de corte maior aumenta a espessura dos cavacos e as forças de corte.
Fatores a serem considerados ao selecionar ângulos de ferramentas de corte
Ao selecionar o ângulo correto da ferramenta de corte para um torno vertical, vários fatores precisam ser levados em consideração. Esses fatores incluem:
- Material da peça: O tipo de material da peça é um dos fatores mais críticos na determinação do ângulo apropriado da ferramenta de corte. Diferentes materiais têm propriedades diferentes, como dureza, tenacidade e usinabilidade, que exigem diferentes ângulos de ferramenta de corte. Por exemplo, materiais macios como alumínio e latão podem ser usinados com um ângulo de inclinação positivo para reduzir as forças de corte, enquanto materiais duros como aço inoxidável e titânio requerem um ângulo de inclinação negativo para aumentar a resistência da aresta de corte.
- Condições de corte: As condições de corte, como velocidade de corte, avanço e profundidade de corte, também influenciam a escolha dos ângulos da ferramenta de corte. Velocidades de corte e taxas de avanço mais altas geralmente exigem um ângulo de saída menor para evitar a quebra da ferramenta, enquanto velocidades de corte e taxas de avanço mais baixas permitem um ângulo de saída maior para melhorar a formação de cavacos e o acabamento superficial. Da mesma forma, uma profundidade de corte maior pode exigir um ângulo de aresta de corte menor para reduzir as forças de corte.
- Material da ferramenta: O material da ferramenta de corte em si é outra consideração importante. Diferentes materiais de ferramentas, como aço rápido (HSS), metal duro e cerâmica, têm propriedades e características de desempenho diferentes. Por exemplo, as ferramentas de metal duro são mais duras e resistentes ao desgaste do que as ferramentas HSS, permitindo velocidades de corte mais altas e condições de corte mais agressivas. O material da ferramenta também afeta a escolha dos ângulos da ferramenta de corte, pois materiais diferentes podem exigir ângulos diferentes para atingir o desempenho ideal.
- Operação de usinagem: O tipo de operação de usinagem executada, como torneamento, faceamento ou rosqueamento, também desempenha um papel na seleção do ângulo correto da ferramenta de corte. Cada operação tem seus próprios requisitos e desafios únicos, que podem exigir diferentes ângulos de corte da ferramenta. Por exemplo, as operações de torneamento normalmente exigem um ângulo de aresta de corte diferente das operações de faceamento para garantir a formação de cavacos e o acabamento superficial adequados.
Dicas práticas para selecionar ângulos de ferramentas de corte
Com base nos fatores mencionados acima, aqui estão algumas dicas práticas para ajudá-lo a selecionar o ângulo correto da ferramenta de corte para um torno vertical:
- Consulte o fabricante da ferramenta: O fabricante da ferramenta é um recurso valioso para obter informações sobre os ângulos da ferramenta de corte. Eles podem fornecer recomendações com base no material específico da peça, nas condições de corte e na operação de usinagem. Certifique-se de consultar o catálogo do fabricante da ferramenta ou a equipe de suporte técnico para obter orientação sobre como selecionar o ângulo apropriado da ferramenta de corte.
- Realizar testes de usinagem: Os testes de usinagem são uma forma eficaz de determinar o ângulo ideal da ferramenta de corte para uma aplicação específica. Ao realizar testes com diferentes ângulos de ferramentas de corte e medir as forças de corte, o acabamento superficial e a vida útil da ferramenta, você pode identificar o ângulo que proporciona o melhor desempenho. Comece com os ângulos recomendados fornecidos pelo fabricante da ferramenta e faça ajustes com base nos resultados do teste.
- Considere a geometria da ferramenta: Além dos ângulos da ferramenta de corte, a geometria geral da ferramenta também afeta o desempenho da usinagem. Fatores como o raio da ponta da ferramenta, o projeto do quebra-cavacos e a preparação da aresta de corte podem afetar as forças de corte, a formação de cavacos e o acabamento superficial. Ao selecionar uma ferramenta de corte, considere a geometria da ferramenta, além dos ângulos da ferramenta de corte, para garantir um desempenho ideal.
- Monitore o Processo de Usinagem: Depois de selecionar o ângulo da ferramenta de corte e iniciar o processo de usinagem, é importante monitorar o processo de perto. Preste atenção às forças de corte, acabamento superficial e desgaste da ferramenta. Se você notar algum problema, como desgaste excessivo da ferramenta ou acabamento superficial ruim, faça ajustes no ângulo da ferramenta de corte ou em outros parâmetros de corte, conforme necessário.
Conclusão
Selecionar o ângulo correto da ferramenta de corte para um torno vertical é uma decisão crítica que pode impactar significativamente o desempenho, a eficiência e a qualidade da usinagem. Considerando o material da peça, as condições de corte, o material da ferramenta e a operação de usinagem, e seguindo as dicas práticas descritas nesta postagem do blog, você pode tomar uma decisão informada e obter os melhores resultados.

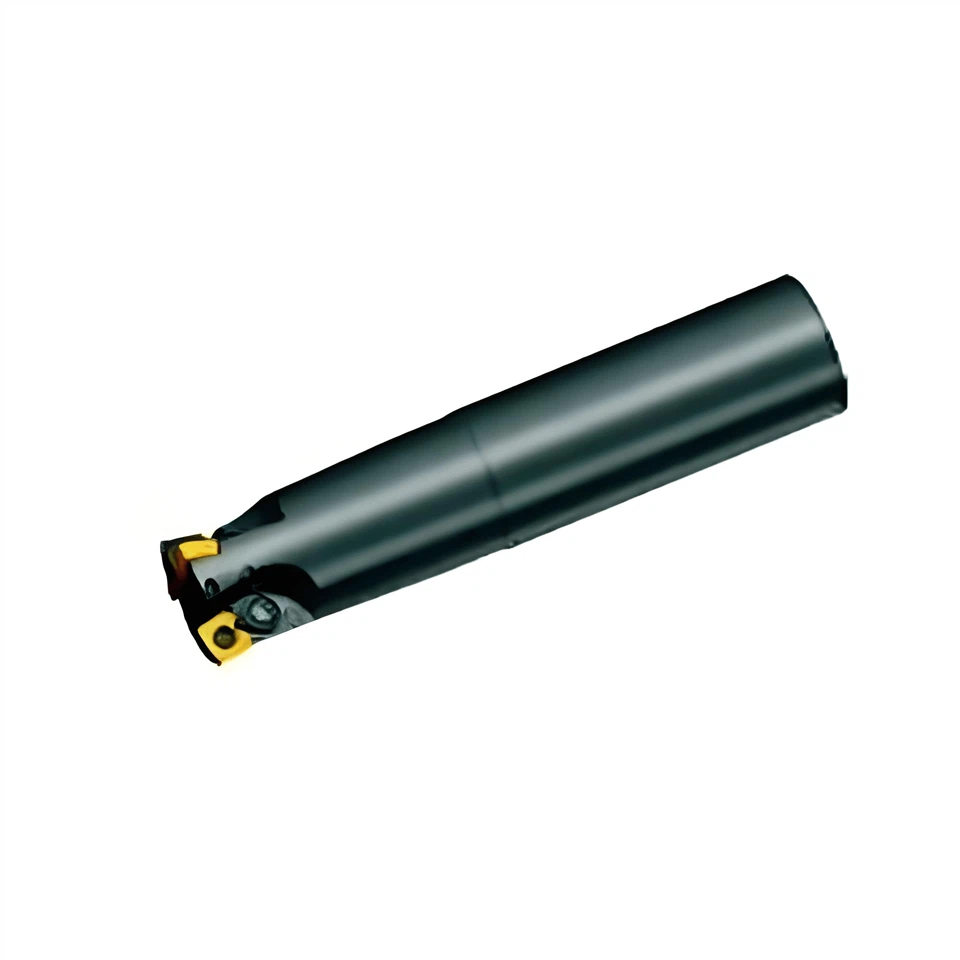

Como fornecedor de tornos verticais, oferecemos uma ampla gama de ferramentas de corte e acessórios de alta qualidade para atender às suas necessidades de usinagem. NossoMáquinas de usinagem vertical de alta eficiência GMV - 1160eCentro de usinagem CNC de pórtico para serviço pesado GMM - 9042são projetados para fornecer desempenho e confiabilidade superiores. Nós também oferecemosFresa de alto avançoque podem ajudá-lo a alcançar alta produtividade e excelente acabamento superficial.
Se você tiver alguma dúvida ou precisar de mais assistência na seleção do ângulo correto da ferramenta de corte para o seu torno vertical, não hesite em nos contatar. Nossa equipe de especialistas está pronta para ajudá-lo a encontrar as melhores soluções para suas necessidades de usinagem.
Referências
- Kalpakjian, S. e Schmid, SR (2009). Engenharia e Tecnologia de Manufatura (5ª ed.). Salão Pearson Prentice.
- Trent, EM e Wright, PK (2000). Corte de Metal (4ª ed.). Butterworth-Heinemann.
- Shaw, MC (2005). Princípios de corte de metal (2ª ed.). Imprensa da Universidade de Oxford.
