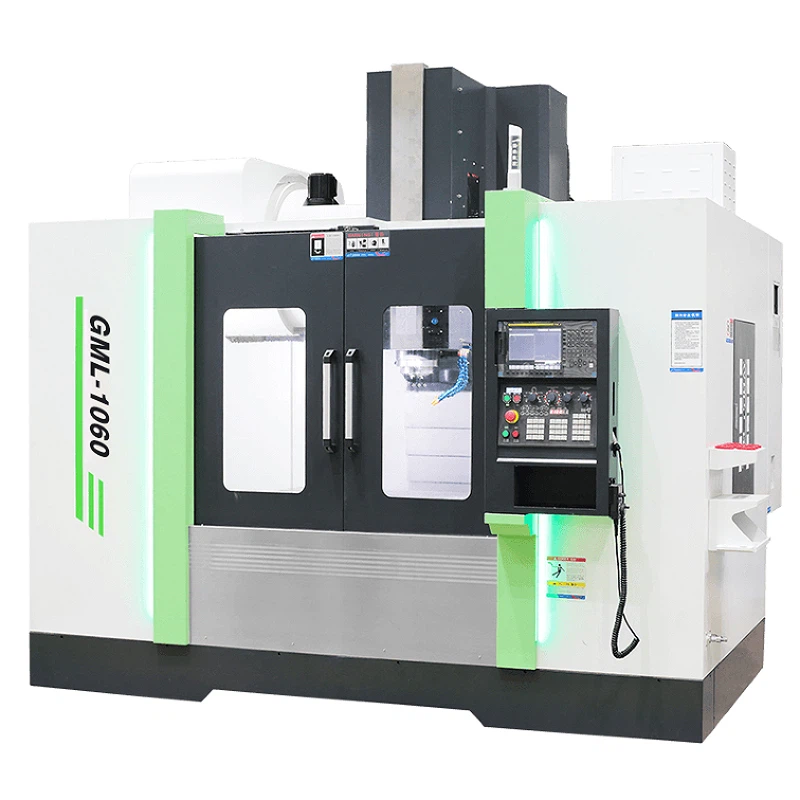

Descrição da máquina de moagem vertical
A máquina de moagem vertical é uma ferramenta poderosa e versátil usada na indústria de fabricação para usinagem de precisão. Projetado com um eixo verticalmente orientado, esta máquina permite que a ferramenta de corte se aproxime da peça de trabalho acima, tornando -o ideal para criar recursos detalhados e formas complexas em uma variedade de materiais. A construção robusta da máquina VMC garante alta rigidez e estabilidade, minimizando vibrações durante a operação e aumentando a precisão dos cortes. Equipado com controles avançados, uma máquina de moagem vertical oferece uma interface amigável, tornando-a acessível para maquinistas experientes e aqueles novos na negociação.
Características estruturais da máquina de estrutura vertical
O parafuso de esfera é submetido a um tratamento pré-tensionamento para neutralizar os efeitos da expansão térmica.
1. Um design de via de caixa com uma estrutura triangular está localizado na parte traseira da cabeça do eixo, com um eixo Z com suporte de 6 deslizadores para rigidez excepcional.
2. A máquina é equipada com um BBT50 de alta rigidez de Taiwan, fabricado por Taiwan, capaz de 6000rpm e suportado por seis rolamentos, incluindo um design para bicos de refrigeração.
3. As dimensões do deslocamento de três eixos são x: 1300 mm, y: 750mm, z: 680mm, com espaço alocado para a instalação de escalas lineares ópticas.
4. O eixo y é suportado por quatro guias lineares alemãs da bola Rexroth, garantindo a máxima rigidez e precisão.
5. As dimensões da mesa de trabalho são de 1360 mm por 700 mm.
6. A caixa de câmbio padrão é um modelo BF, com uma atualização opcional para uma caixa de câmbio italiana, conhecida por seu excelente desempenho de corte, funções de engrenagem para transições de alta e baixa velocidade e transições de engrenagem suave.
A base é criada a partir de ferro fundido de alta qualidade HT300.
Parâmetros
|
Modelo |
GML-1060 |
||
|
Assunto |
Especificações |
Unidades |
|
|
Viagem |
Eixo x/y/z |
mm |
1000/600/680 |
|
Nariz do fuso para a mesa de trabalho |
mm |
120-800 |
|
|
Centro do fuso para coluna |
mm |
620 |
|
|
Guia de três eixos |
/ |
X/Y Roller Linear Guideway & Z Box Way |
|
|
Mesa de trabalho |
Tamanho da mesa de trabalho (L*W) |
mm |
1100x600 |
|
Carga máxima de tabela |
kg |
1000 |
|
|
T-slot |
mm |
5-18x90 |
|
|
Fuso |
Conjunto do eixo |
tipo |
BBT-40 |
|
Velocidade do eixo |
RPM |
10000 |
|
|
Tipo de unidade do fuso |
/ |
Cinto |
|
|
Alimentação |
Travessia rápida (x/y/z) |
m/min |
30/30/15 |
|
Corte a taxa de alimentação (x/y/z) |
m/min |
10 |
|
|
Trocador de ferramentas |
Trocador de ferramenta automático |
/ |
Tipo de braço |
|
Tipo de haste de ferramenta |
tipo |
BT50 |
|
|
Capacidade de armazenamento de ferramentas |
Pedaço |
24 |
|
|
Máx. Diâmetro da ferramenta (adjacente) |
mm |
80 |
|
|
Máx. Diâmetro da ferramenta (vazio) |
mm |
120 |
|
|
Máx. Comprimento da ferramenta |
mm |
300 |
|
|
Máx. Peso da ferramenta |
kg |
7 |
|
|
TEMPO DE MUDANÇA DE FERRAMENTA |
Sec |
1.4 |
|
|
Motor |
Motor do eixo |
KW |
7.5/11 |
|
Motor SEIW de três eixos |
KW |
2.0/2.0/3.0 |
|
|
Precisão |
Precisão |
mm |
±0.005/300 |
|
Repetibilidade |
mm |
±0.003 |
|
|
Energia necessária |
Requisito de energia |
KVA |
20 |
|
Requisito de pressão do ar |
kg/cm² |
6^8 |
|
|
Outros |
Dimensões externas (L*W*H) |
mm |
2530x2800x2850 |
|
Peso bruto |
t |
7 |
|
