Introdução
As inserções de torneamento CNC são ferramentas de corte de precisão usadas nas operações de giro nas máquinas de controle numérico de computador (CNC). Essas inserções desempenham um papel crucial no processo de usinagem, ajudando a remover o material de uma peça de trabalho, criando formas e superfícies precisas. As inserções de giro são normalmente feitas de materiais duráveis, como carboneto, cerâmica ou mesmo compósitos de diamante, permitindo que eles suportem as altas velocidades e pressões envolvidas na usinagem.
Na usinagem do CNC, as inserções de giro são montadas em detentores de ferramentas e são projetadas para cortar, formar e acabar metais, ligas, plásticos e outros materiais. Eles são especialmente populares em indústrias que exigem alta precisão, como fabricação aeroespacial, automotiva e de dispositivos médicos.
Principais recursos das inserções de torneamento do CNC:
Precisão: as inserções de torneamento do CNC fornecem alta precisão e repetibilidade, garantindo que todas as partes sejam usinadas a tolerâncias rígidas.
Eficiência: Essas inserções ajudam a melhorar a eficiência de corte, tornando os processos mais rápidos e econômicos, reduzindo o tempo de inatividade.
Versatilidade: as inserções de torneamento do CNC vêm em várias formas, tamanhos e revestimentos, tornando -os adaptáveis para diferentes materiais e condições de corte.
Durabilidade: Feito de materiais difíceis, as inserções de giro são construídas para durar através de repetidas operações de usinagem, proporcionando uma longa vida útil da ferramenta.
Embora seu tamanho pequeno possa parecer insignificante, as inserções de giro têm um grande impacto no desempenho geral da usinagem. A escolha da inserção à direita garante maior produtividade, acabamentos de superfície aprimorados e custos reduzidos de usinagem a longo prazo.
A importância de escolher a inserção de torneamento da CNC certa
A escolha da inserção correta da CNC é fundamental para garantir a eficiência, a relação custo-benefício e a qualidade geral do processo de usinagem. Diferentes operações, materiais e condições de usinagem requerem inserções específicas para obter melhores resultados. A seleção da inserção errada pode levar ao desgaste prematuro da ferramenta, acabamento superficial ruim e aumento dos custos de produção. Eis por que é tão importante escolher a inserção certa:
Impacto na eficiência de corte
A inserção de torneamento CNC direita aumenta a eficiência de corte da máquina CNC. Inserções feitas de materiais de alto desempenho, como carboneto ou cerâmica, podem suportar maiores velocidades de corte e calor, permitindo processos de usinagem mais rápidos. Isso ajuda a reduzir os tempos de ciclo, resultando em aumento da produtividade e economia de custos. O uso de uma inserção que não é adequada para o material ou aplicação pode resultar em velocidades de usinagem mais lentas, aumento do tempo de inatividade e menor saída.
Vida de ferramentas e eficiência de custos
A seleção da inserção correta afeta diretamente sua vida útil da ferramenta. Inserções de alta qualidade projetadas para materiais específicas terão um desempenho melhor e durar mais, reduzindo a frequência das alterações da ferramenta. Ao escolher a inserção correta, os fabricantes podem evitar custos desnecessários associados a substituições e manutenção frequentes de inserção. Uma vida útil mais longa também significa menos tempo de inatividade para alterações de ferramentas, contribuindo para melhorar a produtividade geral.
Além disso, a inserção correta ajuda a reduzir o material de sucata. A má escolha de ferramentas pode causar desgaste que leva a cortes de baixa qualidade, resultando em mais retrabalho ou peças descartadas. Ao otimizar a seleção de ferramentas, você pode reduzir o desperdício e melhorar os resultados.
Acabamento superficial e qualidade de peça
A inserção de torneamento CNC certa desempenha um papel fundamental na obtenção de acabamentos superficiais de alta qualidade e dimensões precisas da peça. As inserções feitas de materiais de alta resistência são capazes de manter suas bordas afiadas por mais tempo, garantindo cortes limpos e suaves. Isso é particularmente crucial nas indústrias onde a precisão é fundamental, como fabricação aeroespacial, automotiva e de dispositivos médicos.
O uso de uma inserção inadequada pode levar a um acabamento superficial ruim, o que pode exigir etapas adicionais de pós-processamento, como polimento ou trituração, aumentando os custos e os prazos de entrega. A seleção de inserção adequada garante que o acabamento da superfície necessário seja alcançado no processo inicial de usinagem.
Reduzindo desgaste da ferramenta e geração de calor
Certos materiais, especialmente metais como aço inoxidável e titânio, geram calor significativo durante o corte. As inserções de torneamento do CNC fabricadas com materiais de alta qualidade, como carboneto ou CBN (nitreto de boro cúbico), são projetadas para dissipar o calor de maneira eficaz, impedindo o desgaste excessivo da ferramenta e os danos causados pelo calor na peça de trabalho. A escolha da inserção errada pode levar a um rápido desgaste da ferramenta, distorção da superfície ou dano térmico, o que não afeta apenas a qualidade da peça de trabalho, mas também reduz a vida útil da ferramenta.
Inserções correspondentes às condições de material e corte
Diferentes operações de usinagem requerem inserções que são otimizadas para materiais específicos e condições de corte. Por exemplo, a usinagem de alta velocidade de metais moles, como exigências de alumínio, com excelente resistência ao desgaste e controle de chips, enquanto a usinagem de materiais mais difíceis, como ferro fundido ou aço, requer inserções mais duras que podem suportar forças e temperaturas extremas.
Ao corresponder cuidadosamente o tipo de inserção ao material, velocidade de corte e profundidade de corte, você pode garantir uma usinagem mais eficaz e reduzir o risco de falha da ferramenta ou resultados de baixa qualidade.
Desempenho em aplicativos especializados
Em alguns casos, aplicações especializadas exigem inserções personalizadas para atender às demandas únicas. Por exemplo, inserções projetadas para aplicações de giro de precisão nas indústrias aeroespaciais ou automotivas podem precisar oferecer não apenas o corte de alto desempenho, mas também acabamentos superficiais excepcionais ou precisão dimensional. Nesses casos, a seleção da inserção correta é essencial para atender aos padrões estritos exigidos por essas indústrias.

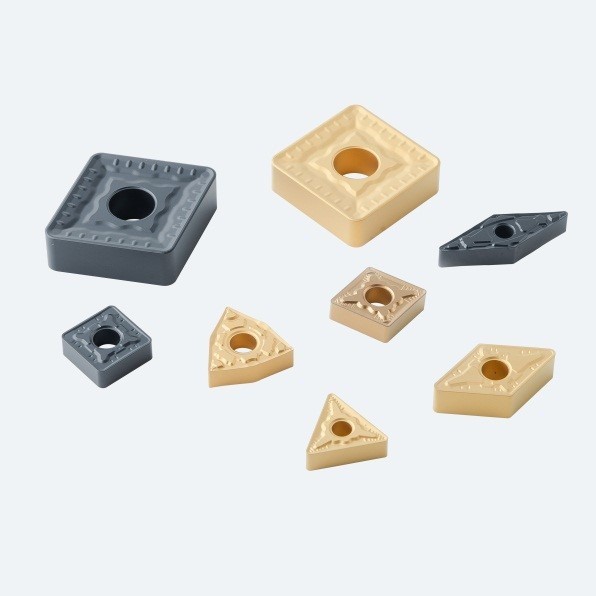

Tipos de inserções de torneamento CNC
CNCgirando inserçõesVenha em uma variedade de materiais, formas e revestimentos projetados para atender a diferentes requisitos de usinagem. Compreender os tipos de inserções disponíveis é essencial para escolher o certo para o seu aplicativo. Abaixo estão os tipos mais comuns de inserções de torneamento CNC usadas hoje na indústria:
1. Inserções de carboneto sólido
As inserções de carboneto sólido são um dos tipos mais utilizados na virada do CNC devido à sua dureza excepcional e resistência ao desgaste. Feito principalmente a partir de carboneto de tungstênio misturado com um aglutinante metálico, essas inserções podem suportar altas velocidades de corte e oferecer excelente estabilidade dimensional.
APLICAÇÕES: Adequado para usinar uma ampla gama de materiais, incluindo aço, aço inoxidável, ferro fundido e metais não ferrosos.
Vantagens: alta resistência, boa resistência e resistência superior à abrasão e deformação.
Limitações: Mais quebradiço em comparação com alguns outros materiais, portanto, eles exigem manuseio cuidadoso para evitar lascas.
2. Inserções de cerâmica
As inserções de cerâmica são feitas de óxido de alumínio ou outros compostos de cerâmica. Eles se destacam em resistência de alta temperatura e são frequentemente usados para usinagem de alta velocidade de materiais duros.
APLICAÇÕES: Ideal para materiais duros, como aços endurecidos, ferro fundido e super -loys.
Vantagens: Excelente estabilidade térmica, resistência ao desgaste e capacidade de manter uma vanguarda a altas temperaturas.
Limitações: menor tenacidade, tornando -as mais suscetíveis a lascar sob cortes interrompidos ou condições de carga pesada.
3. CBN (nitreto de boro cúbico) inserções
As inserções do CBN são feitas de nitreto de boro cúbico, um dos materiais mais difíceis após o diamante. Eles são projetados especificamente para cortar materiais ferrosos duros.
Aplicações: Perfeito para aços duros, ferros de elenco e ligas resistentes ao calor.
Vantagens: dureza excepcional e resistência térmica, proporcionando uma longa vida útil da ferramenta, mesmo em condições difíceis.
Limitações: maior custo e fragilidade; mais adequado para corte contínuo do que operações interrompidas.
4. PCD (diamante policristalino) inserções
As inserções de PCD são compostas por grãos de diamante sintéticos sinterizados juntos. Eles estão entre as inserções mais difíceis e resistentes a desgaste disponíveis.
APLICAÇÕES: Utilizada principalmente para usinagem de materiais não ferrosos, como alumínio, cobre, compósitos, plásticos e materiais abrasivos.
Vantagens: excelente resistência ao desgaste, alta qualidade de acabamento superficial e excelente precisão dimensional.
Limitações: Não é adequado para materiais ferrosos, pois o diamante reage quimicamente com ferro a altas temperaturas.
5. Inserções revestidas
As inserções revestidas apresentam um substrato base (geralmente carboneto) com uma fina camada de materiais de revestimento, como nitreto de titânio (TIN), carbonitreto de titânio (TICN), nitreto de alumínio de titânio (Tialn) ou nitreto de cromo de alumínio (alumínio).
APLICAÇÕES: Os revestimentos aprimoram o desempenho da inserção em uma variedade de materiais e condições de corte.
Vantagens: dureza aprimorada, resistência ao calor, atrito reduzido e vida útil da ferramenta prolongada.
Tipos de revestimento comuns:
TIN: fornece boa resistência ao desgaste e reduz o atrito.
Ticn: Mais difícil que a lata, adequada para usinagem em aço inoxidável.
Tialn: alta resistência a oxidação, ideal para corte de alta velocidade.
ALCRN: Excelente resistência ao calor, adequada para usinagem a seco.
6. Inserções especiais de geometria
Além dos tipos de materiais, as inserções também variam de forma e geometria para otimizar o desempenho de corte para aplicações específicas:
Inserções redondas: Ótimo para desbaste e cortes pesados devido à alta resistência.
Inserções de triângulo: ofereça três arestas de corte, úteis para a virada de uso geral.
Inserções quadradas: forneça quatro bordas de corte e são boas para corte médio a pesado.
Inserções de diamante (rômbico): Ideal para acabamento e giro de precisão.
Outros: formas octogonais, pentagonais e especiais adaptadas para necessidades de corte específicas.
Compreender esses tipos de inserções de torneamento CNC e suas características únicas ajudará você a selecionar a melhor ferramenta para seus desafios de usinagem. A opção de inserção correta não apenas melhora a produtividade, mas também melhora a qualidade da superfície e reduz os custos de ferramentas.
Como escolher a inserção CNC certa
A seleção da inserção correta da CNC é crucial para alcançar o desempenho ideal da usinagem, a eficiência de custos e a qualidade do produto. Com a grande variedade de materiais, formas, revestimentos e notas disponíveis, é importante considerar vários fatores -chave antes de fazer sua escolha. Abaixo estão as principais considerações para ajudá -lo a escolher a melhor inserção de torneamento para o seu aplicativo específico:
1. Considere o material da peça de trabalho
O tipo de material que você está usinando afeta significativamente a escolha de girar a inserção. Diferentes materiais requerem inserções com propriedades específicas:
Metais moles (por exemplo, alumínio, cobre): use inserções com bordas e revestimentos afiados que reduzem a borda construída (bunda), como PCD ou carboneto revestido.
Aço e aço inoxidável: Inserções de carboneto com revestimentos como Ticn ou Tialn funcionam bem para resistir ao desgaste e manter a nitidez.
Ferro fundido: as inserções de cerâmica e CBN são preferidas devido à sua dureza e resistência ao calor.
Superlloys e aços endurecidos: CBN ou inserções de cerâmica fornecem resistência de desgaste superior e desempenho de corte.
Materiais não metal (por exemplo, plásticos, compósitos): as inserções do PCD são normalmente melhores devido às suas bordas de corte nítidas e resistência ao desgaste.
2. Combine a geometria de inserção à operação de usinagem
A forma e a geometria da inserção devem corresponder à operação de corte e ao acabamento desejado:
Rugido: Use inserções com bordas de corte mais fortes e raios de canto maiores, como inserções redondas ou quadradas, para suportar cortes e vibrações pesadas.
Acabamento: Escolha inserções com bordas mais nítidas e raios de nariz menores, como inserções em forma de diamante, para obter acabamentos superficiais suaves e tolerâncias apertadas.
Perfil e ranhura: formas de inserção especializadas projetadas para cortes detalhados ou complexos são ideais aqui.
3. Avalie as condições de corte
Velocidade de corte, taxa de alimentação, profundidade de corte e rigidez da máquina influenciam a seleção de inserção:
Para usinagem de alta velocidade, escolha inserções com revestimentos resistentes ao calor (por exemplo, Tialn) e materiais como carboneto ou cerâmica.
Para cortes interrompidos ou usinagem pesada, inserções mais duras, como carboneto revestido ou CBN, são melhores em resistir à lascamento.
Se sua operação envolver cortes de luz e acabamento, as inserções mais nítidas com geometria fina têm melhor desempenho.
4. Considere a vida da ferramenta vs. custo
Balanceamento A vida da ferramenta e o custo-efetividade é fundamental:
As inserções de alto desempenho (por exemplo, CBN, PCD) geralmente têm um custo inicial mais alto, mas fornecem uma vida útil mais longa da ferramenta e melhor acabamento superficial, reduzindo os custos gerais de produção.
As inserções de carboneto oferecem um bom equilíbrio entre preço e desempenho para aplicações gerais.
Evite selecionar inserções apenas com base no preço mais baixo; As ferramentas mais baratas geralmente se desgastam mais rapidamente, aumentando as taxas de inatividade e sucata.
5. Verifique a compatibilidade com a máquina e o titular da ferramenta
Verifique se a inserção que você escolhe se encaixa nos detentores de ferramentas e no sistema de ferramentas da máquina CNC. A instalação adequada garante estabilidade e corte preciso. Algumas inserções são projetadas especificamente para determinados detentores de ferramentas ou sistemas de fixação, portanto a compatibilidade é essencial.
6. Aproveite as recomendações e testes do fabricante
Consulte os catálogos e as folhas de dados técnicas dos fabricantes de inserção. Muitos fornecedores fornecem diretrizes detalhadas sobre as quais as inserções se adaptam a materiais e operações específicas. Testar diferentes inserções em suas condições específicas de usinagem também pode ajudar a identificar as opções de melhor desempenho.
Considerando cuidadosamente esses fatores materiais de trabalho, insira a geometria, condições de corte, custo, compatibilidade da máquina e recomendações do fabricante--você pode selecionar a inserção de torneamento CNC correta para maximizar a eficiência, melhorar a qualidade da superfície e reduzir os custos de usinagem.
Aplicações comuns para inserções de torneamento CNC
As inserções de torneamento do CNC são amplamente utilizadas em vários setores devido à sua precisão e eficiência:
Indústria automotiva: usada para usinagem peças e componentes de transmissão, exigindo um corte de alta velocidade e preciso.
Indústria Aeroespacial: Ideal para materiais difíceis como titânio e super -calotas, produzindo peças críticas com demandas estritas de qualidade.
Fabricação geral: versátil para eixos de usinagem, acessórios e peças de metal personalizadas em diferentes materiais.
Dispositivos médicos: usinagem de precisão de implantes e ferramentas cirúrgicas com tolerâncias apertadas e acabamentos suaves.
Petróleo e gás: lida com ligas duras e peças pesadas, como válvulas e equipamentos de perfuração com forte resistência ao desgaste.
Conclusão
A seleção da inserção de torneamento CNC correta é essencial para maximizar a eficiência da usinagem, melhorar a qualidade da peça e reduzir os custos gerais de produção. Ao entender os diferentes tipos de inserções e considerar fatores como material da peça de trabalho, condições de corte e acabamento desejado, você pode tomar decisões informadas que aprimoram seu processo de fabricação.
Investir em inserções de alta qualidade adaptado ao seu aplicativo específico não apenas estende a vida útil da ferramenta, mas também aumenta a produtividade e garante resultados consistentes e precisos. Esteja você trabalhando em fabricação automotiva, aeroespacial, médica ou geral, a inserção à direita ajudará você a obter desempenho superior e economia de custos.
Para aconselhamento especializado e uma ampla gama de inserções de torneamento da CNC de alta qualidade, sinta-se à vontade para entrar em contato conosco ou explorar nossas ofertas de produtos.
